電磁閥吸力不足閥門打不開怎么辦

2019-09-02
電磁閥吸力不足是由哪些因素導致的?吸力不足又會造成哪些影響呢,本文由上海川耐閥門-電磁閥廠家的售后及一線工作人員整理原創,我們經常會遇到客戶反映,電磁閥用著用著會出現吸力不足,電明明還在接通,閥會關了或者流量明顯減小了,這是什么原因呢?下面我們從影響電磁閥線圈吸力的因素來重點分析。
我們知道根據法拉第的電磁感應原理,線圈產生的磁性源于電流的感應,根據公式F=BILsinaθ:
其中:
1、F:表示閥芯在線圈磁場中所受的電磁力,單位(N)
2、B:表示電磁線圈所產生的磁感應強度,單位(T,簡稱“特”)
3、I:表示線圈內的電流,單位(A)
4、L:表示電磁線圈中的閥芯長度,單位
5、θ:表示磁感應強度方向與電流方向的夾角。
由上面電磁力公式可看到,當磁感應強度方向與電流方向垂直時(θ=π÷2時),此時閥芯在磁場中受到的電磁力最大,如果磁感應強度的方向與電流方向平行是(θ=0°或θ=180°),閥芯在磁場中所受的電磁力為零。

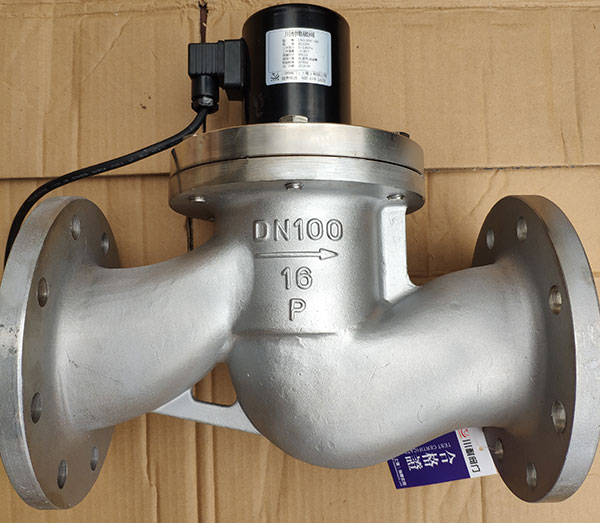

DN100電磁閥

為了更進一步的分析:
我們?cè)賮?lái)看看,影響電磁閥線圈磁感應強度和電流的因素有哪些呢?

1、B=F/IL=F/qv=Φ/S
2、F:洛倫茲力或者安培力;
3、q:電荷量;
4、v:速度;
5、E:電場強度;
6、Φ(=ΔBS或BΔS,B為磁感應強度,S為面積):磁通量;
7、S:面積;
8、L:磁場中導體的長度。
不難看出,影響線圈磁感應強度的核心是磁通量和面積,單位面積內的磁通量越多,磁感應強度就越大(本文由上海川耐閥門-電磁閥廠家原創,謝絕復制與轉載)。

電磁閥吸力不足有兩種情況要區分,第一種是一開始就打不開,一直是啪啪響,但是就是沒有“嘭”的一聲干脆利落,還有一種是電磁閥用了一段時間后吸力不足,主要表現為電磁閥依舊帶電但是閥門關了或者半關狀態,后一種多見于高溫電磁閥、蒸汽電磁閥的工況。

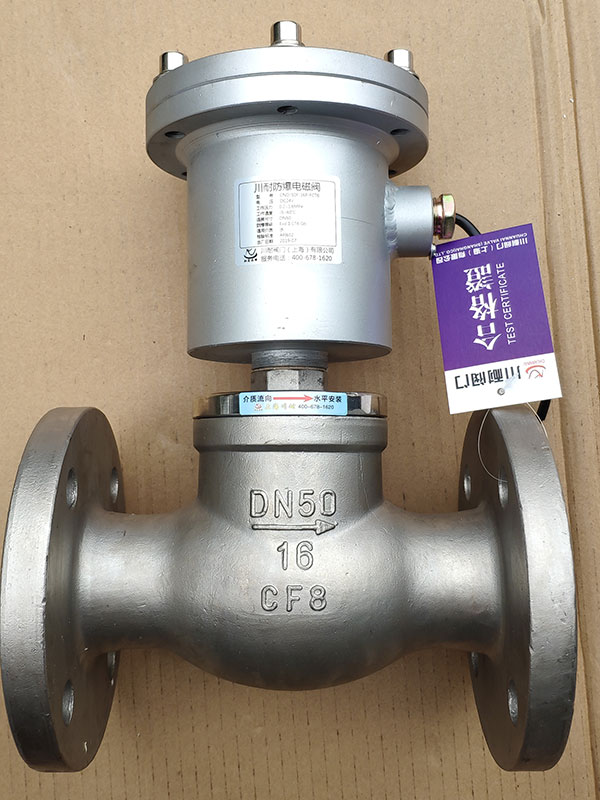

不銹鋼防爆電磁閥

根據上面的分析我們知道了,影響吸力的核心是線圈的磁感應強度,電壓標準的都是AC220V或者DC24V,電流大了會影響發熱量,現在電磁閥都是聯網進行系統控制,對電流的要求是越小越好,L的長度基本都是固定的,夾角也都是最大的90°,所以核心就是B磁感應強度,也就是說如果電磁閥閥芯在不受外力影響下,通電瞬間無法正常開啟,判定為吸力不足,主要原因?yàn)榇鸥袘?yīng)強度不夠,需要更換繞組和扎數比更大的線圈。
如果是第二種情況,電磁閥在通電一段時間后,出現吸力不足,這個情況多見于高溫工況,為什么呢?因?yàn)榻橘|(zhì)溫度過高,加上線圈通電自身的發熱,單位時間內散失的熱量小于產生的熱量,從而導致電磁閥線圈溫度不停的升高,溫度升高導致電阻增高,電流下降,吸力下降,所以說這種情況的核心影響因素是電流,電流下降了。
