直動式燃氣電磁閥 規格 型號 價格

2018-11-12
直動式燃氣電磁閥 規格 型號 價格
直動式燃氣電磁閥工作原理:
  直動式燃氣電磁閥線圈通電后,電磁閥克服銜鐵自重及密封彈簧、介質壓力的作用力將活動鐵芯連同閥口密封墊吸上,打開閥口,直動式燃氣電磁閥被控介質可流通。常開電磁閥斷電時,電磁吸力等于零,在彈簧的作用下把動鐵芯、閥桿向上提起,閥門打開,介質流通。當直動式燃氣電磁閥通電時由于吸力作用動鐵芯下移,推動閥桿,閥門關閉,介質斷止。

直動式燃氣電磁閥型號規格:
公稱通徑  DN1.5-3mm
原理結構  直動活塞式
閥體材質  黃銅、SS304、SS316
密封材料  NBR、FKM、EPDM
環境溫度  -10℃~+60℃
流體溫度  C2組:-10℃~+80℃
適用流體  氣體、液體
流體粘度  ≤22mm2/S
連接方式  內螺紋(國標、NPT)
安裝方式  水平安裝,線圈向上
防護等級  IP65

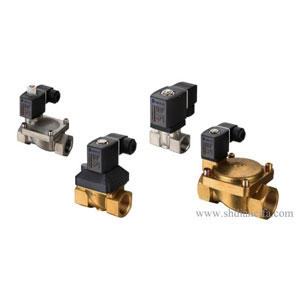

直動式燃氣電磁閥
燃氣直動式電磁閥選型標準:
代號   功能名稱      功能說明
231    換向型       通電:2流向→1,3關閉;斷電:2流向→3,1關閉
232   排氣型        通電:1流向→2,3關閉;斷電:2流向→3,1關閉
E    防爆型        防爆等級:ExmⅠ/ⅡT4
*防爆型屬特制,批量時方可定制,具體請咨詢。

直動式燃氣電磁閥接線規格標準:
電源電壓  220V、110V、24V AC 50/60Hz
24V、12V DC
額定功率  普通型AC:22VA; DC:13W
防爆型AC:17VA; DC:20W
電壓公差  ±10%
電氣連接  普通型:標準接線盒
防爆型:  M14*1.5,1.5M導線


直動式燃氣電磁閥尺寸規格:
型號規格 接口G 通徑[mm] Kv值
最大工作 壓力[bar]
外形尺寸[mm]
AC DC A B C
DN1.5A G1/8、1/4 1.5 0.07 8 5 41 29 100
DN2A G1/8、1/4 2.0 0.14 6 5 41 29 100
DN2.5A G1/8、1/4 2.5 0.21 5 4 41 29 100
DN3A G1/8、1/4 3.0 0.23 4 3 41 29 100

直動式燃氣電磁閥的應用:
  上海川耐生產的直動式燃氣電磁閥廣泛應用于環保設備、石化電力、機器制造、食品工業、實驗裝備、分析測量儀器、流體換向、控制氣缸、醫療器械、紡織印染、焊接設備、服裝機械、印刷設備、液壓系統等自動化控制系統和設備中。


燃氣用直動式電磁閥結構圖:

直動式燃氣電磁閥結構圖
