低溫電磁閥 液氮超低溫電磁閥型號規格廠家

2015-10-21
低溫電磁閥 液氮超低溫電磁閥型號規格廠家
低溫電磁閥是上海川耐閥門廠為了實現液氮、液氧、液化石油氣等低溫、超低溫介質的自動化控制而研發生產的一款自控閥，適用于-196℃以內的低溫制冷劑控制系統和設備中；液氮超低溫電磁閥廣泛應用于生物醫藥、軍工、醫療設施、石油石化、食品加工、低溫設備、液氮設備、冷卻設備、實驗設備等管道介質自動化控制領域。

低溫電磁閥工作原理：
線圈通電，產生磁力，打開動鐵芯，先導孔就把上腔的壓力卸掉，使電磁閥上腔壓力低于下腔的壓力，活塞靠介質的壓力（要求介質壓力大于0.03MPa）推動，打開活塞，介質就流通；斷電之后，動鐵芯復位關閉，電磁閥上腔的壓力又高于下腔，從而電磁閥就關閉。

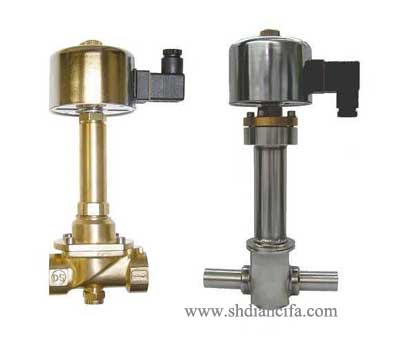

超低溫電磁閥
液氮超低溫電磁閥規格說明：
通徑范圍：DN6～DN100mm
控制方式：常開、常閉、自保持式
電源電壓: DC12～220V;  AC24～380V
閥體材質：不銹鋼304/316/316L
適用介質：液氮、液氧、制冷劑、液態二氧化碳、氟利昂等低溫液體或氣體
壓力范圍：0～30MPa
溫度范圍：-196℃～ +80℃
介質粘度：小于50C St(大于時需定制）
防護性能：防塵、防水、防爆。根據工況選擇
接線方式：接線座式；引線式；插頭式
連接方式：法蘭、焊接、內螺紋（外螺紋和特殊接口可定做或加轉接頭）

耐低溫電磁閥選型標準：
  代號      功能名稱    功能說能
  K         常開        通電閥關，斷電閥開
  E         防爆        防爆等級：ExmⅠ/ⅡT4

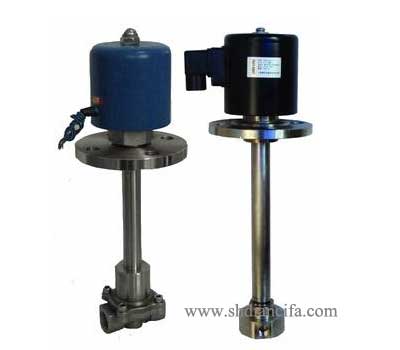

低溫電磁閥實物圖
電氣參數
電源電壓　　　 220V110V AC 50/60Hz24V DC
電壓公差　　 　±10%
電氣連接       普通型：標準接線盒
電氣連接       防爆型：M14＊1.5，1.5導線

液氮超低溫電磁閥尺寸標準：
型號規格 接口G 通徑 Kv值 壓力 功率 外形尺寸
最小壓力 最大壓力 AC DC H L D
CN03 G1/4 03 0.36 0 16 13 20 310 50 78
CN06 G1/4 06 1.0 0 16 13 20 310 50 78
CN08 G3/8 08 1.3 0 16 13 20 310 50 78
CN10 G3/8 10 2.2 0 16 13 20 310 50 78
CN15 G1/2 15 3.8 0 16 13 20 315 54 78
CN20 G3/4 20 7.4 0 16 13 20 320 92 78
CN25 G 1 25 10.3 0.3 16 13 20 328 110 78
CN32 G1 1/4 32 18.8 0.3 16 44 30 340 120 78
CN40 G1 1/2 40 25.7 0.3 16 44 30 350 140 78
CN50 G 2 50 41 0.3 16 44 30 365 160 78

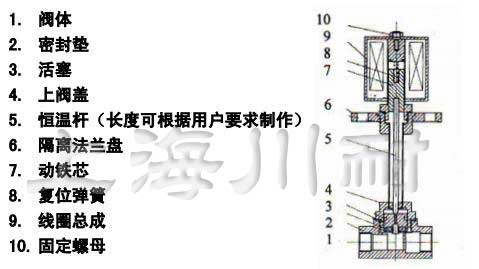

耐低溫電磁閥結構圖：
低溫電磁閥結構說明
