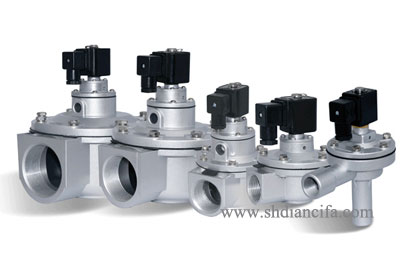

DMF-Z脈沖電磁閥 DMF-Z直角式脈沖電磁閥

2015-05-09

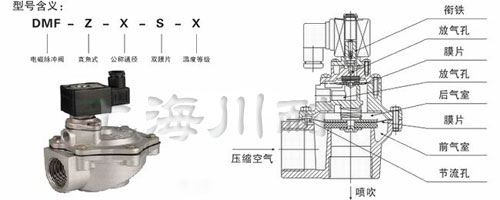

DMF-Z脈沖電磁閥工作原理：
膜片將電磁脈沖閥分紅前、后二個氣室，當接通緊縮空氣時，緊縮空氣經過節省孔進入后氣室，此時后氣室壓力將膜片組件緊貼閥的輸出口，電磁脈沖閥處于“關閉”狀態。　　
系統設備發出一個脈沖信號使電磁脈沖閥銜鐵后移，閥后氣室放氣孔翻開，后氣室迅速失壓，膜片組件后移，壓縮空氣經過閥輸出口噴出，電磁脈沖閥處于“開啟”狀態。
待脈沖信號消失，電磁脈沖閥銜鐵復位，后氣室放氣孔封閉，后氣室壓力升高使膜片組件緊貼閥的輸出口，電磁脈沖閥又處于“關閉”狀態。

DMF-Z脈沖電磁閥使用環境：
1、溫度：-25℃~55℃ 55℃~180℃
2、空氣的相對濕度不超過85%
3、防護等級符合IP64
4.膜片壽命：100萬次
5.脈沖閥壽命：規范安裝、正確使用、合理維護淹沒脈沖閥的條件下使用五年

DMF-Z脈沖電磁閥技術參數：
工作壓力：0.4~0.6Mpa
工作介質：環境空氣中無腐蝕介質 　　
氣源介質：溫度<55℃，經除油、水處理，過濾精度<5μm壓力可調的潔凈氣體　　
電壓：DC24V、（AC220V/50HZ）　　
電流：0.8A （0.05A）

DMF-Z脈沖電磁閥直角式脈沖電磁閥尺寸標準：

型號	接口		寬度	A	B	C	D
型號	公制連接螺紋		寬度	A	B	C	D
DFM-Z-20S	20mm	G3/4	80	88	128	48	20
DFM-Z-25S	25mm	G1	96	108	136	60	23
DFM-Z-40S	40mm	G2 1/2	112	131	180	75	32
DFM-Z-50S	50mm	G2	160	180	206	100	43
DFM-Z-62S	62mm	G2 1/2	188	204	226	110	49
DFM-Z-76S	76mm	G3	200	200	250	120	66
