電磁閥的接線方式其實是所有自動控制閥里面的最簡單的一類，正常我們接觸到的接線方式就兩種，引線式和接線盒式；電磁閥怎么接線，本文由上海川耐閥門電氣工程部與車間、銷售、售后部門討論后，采用通俗易懂的方式總價歸納電磁閥如何接線。

一、按照接線種類分，常用的電磁閥的接線有兩種，引線式和接線盒式，原理是一樣的，引線式其實就是將接線盒插頭拔掉，從線圈內部接一根電源線出來做成了一體式的；

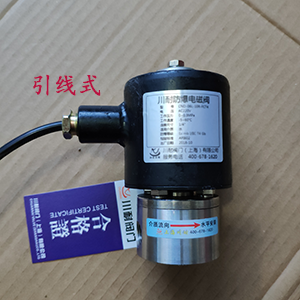

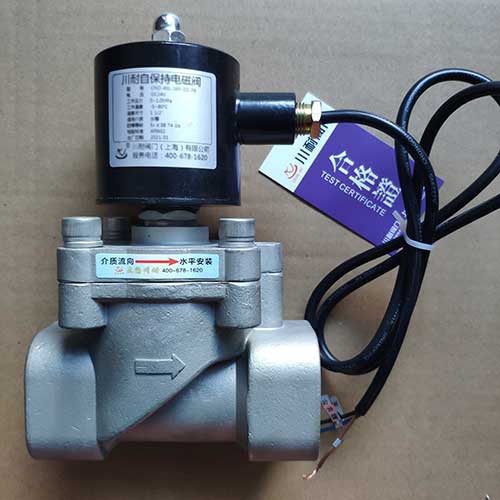

1、引線式；多用于防水型、防爆（隔爆）型，優點是引線可以直接接到控制系統，缺點是如果距離控制系統比較遠，需要新增接線；

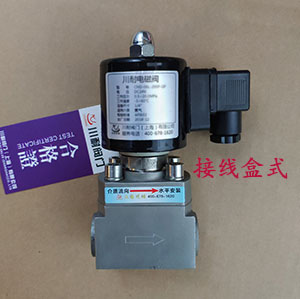

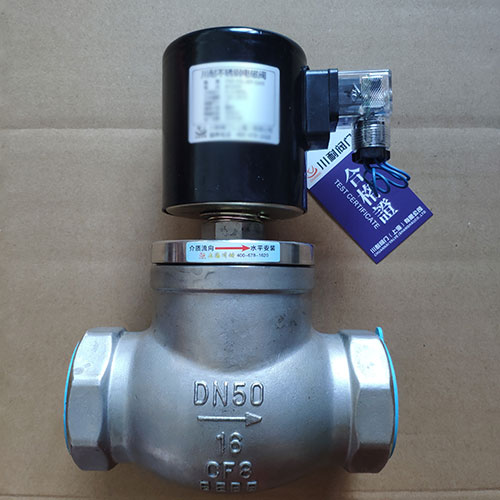

2、接線盒式；目前普及的最廣的就是這種接線方式，采用DIN接頭，控制系統不管距離有多遠，不受影響，中間不破線，不會增加節點。

二、按照線圈種類分，常見的有單線圈開關控制（市面上90%都是這種）、單線圈自保持式和雙線圈自保持式三種；

1、單線圈開關控制型的接線，這種是最為常見的，不管是引線式還是接線盒式，都是三根線；

①、如果是直流電如DC24V控制，正極、負極和接地線，不分正負極，記住不分正負極！

②、如果是交流電如AC220V控制，零線、火線和接地線，不分零火線，同樣，不分零火線；

單線圈電磁閥開關控制型

2、單線圈自保持控制型的電磁閥接線；這種僅限用于直流電控制系統，三根線，分別為A、B、C，其中B為公共端；

①、A接正極、B接負極，電磁閥開啟，斷電后電磁閥保持開啟狀態，此時電磁閥不需要用電維持；

②、C接正極、B接負極，電磁閥關閉，斷電后電磁閥保持關閉狀態，同樣，此時電磁閥不耗電；

備注：單線圈自保持電磁閥多用于長期工作、電能不足的脈沖控制系統中，具體詳見電磁閥廠家-上海川耐閥門的關于單線圈自保持電磁閥的詳細介紹；

單線圈自保持電磁閥接線控制

3、雙線圈自保持控制型接線；控制原理等同于單線圈自保持型的，只是這個采用的是開關獨立線圈控制，多用于一些高溫電磁閥、高壓電磁閥領域的脈沖控制；

相當于兩組單線圈開關控制型的接線，只是一個線圈控制一種狀態，斷電后閥門會保持，頂部線圈給電瞬間--電磁閥打開，側邊線圈給電瞬間--電磁閥關閉。

具體詳見上海川耐川耐的雙線圈自保持電磁閥的產品介紹電磁閥的接線。
