微型電磁閥結構特點及前沿應用

2021-11-18

微型電磁閥結構特點和前沿應用，通過對微型電磁閥的結構、原理介紹，并著重對設計特點的分析，重點闡述了微型電磁閥的優點，以及在小衛星的爆發式投入應用，對微型電磁閥的深入開發和應用起著推波助瀾的作用。

一、結構：
電磁閥一般由電磁線圈執行機構和閥體組成。為了實現微型電磁閥輕量化、小尺寸、快速響應、低功耗、高可靠性的要求，采用電磁鐵與閥體一體化設計，微型電磁閥主要由閥體、線圈、永磁體、閥座、鎘磁套、閥芯密封塊、銜鐵、彈簧和其他部件組成。

二、工作原理：
電磁閥處于關閉狀態時，在彈簧力和閥芯重力的作用下，閥芯密封塊的密封面與閥座的環形平面緊密接觸。由于閥座的環形平面很小，閥芯的密封面形成一個小的環形密封帶，起到良好的密封作用。當線圈通電時，閥芯克服彈簧力和自重在電磁力作用下的壓力向上運動，此時閥芯密封面與閥座分離，管路連通，介質通過閥芯孔流出；線圈斷電時，線圈電磁吸引力消失，閥芯在彈簧力的作用下向下移動，關閉氣路。

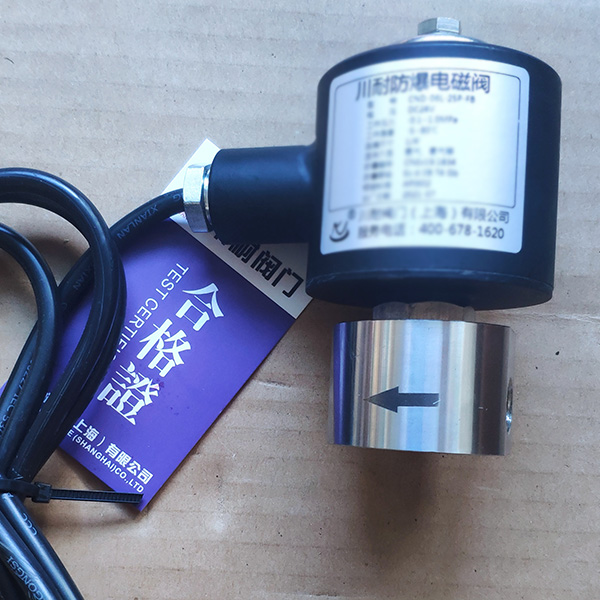

防爆微型電磁閥

三、微型電磁閥的設計特點:
①電磁閥芯是電磁閥的執行部分，其性能直接決定了電磁閥的性能，所以電磁閥芯的設計非常重要。閥芯的結構類型對其吸力的影響是至關重要的。電磁閥的電磁結構采用螺旋管式。螺旋管電磁鐵的氣隙都在勵磁線圈的中間，吸力和行程都比較大。適用于作為控制元件，控制閥門的啟閉。
②磁隔離環設計。動鐵芯的有效磁通量決定了電磁鐵的吸力。除了提高磁感應強度外，提高電磁鐵的吸力需要盡量減少漏磁，使盡可能多的磁感應線通過動鐵芯，使主工作磁路暢通，而不是不工作的磁路的電阻趨向于無窮大。最好在電磁鐵芯內加一段非磁性材料環，阻斷非工作磁路的漏磁。
③電磁閥的電磁鐵采用無框繞線方式。將漆包線直接繞在電磁鐵磁芯上，形成磁芯電磁線圈，再與電磁殼螺紋連接，減小體積。電磁線圈通過螺紋連接定位，無需注膠。另外，線圈與電磁鐵鐵芯直接接觸，有利于電磁鐵散熱;同時，在磁芯中加入永磁體，形成偏置磁場，提高響應速度。

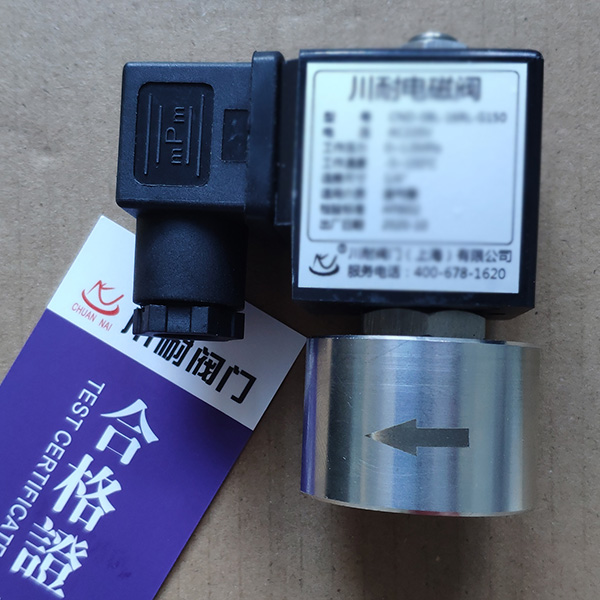

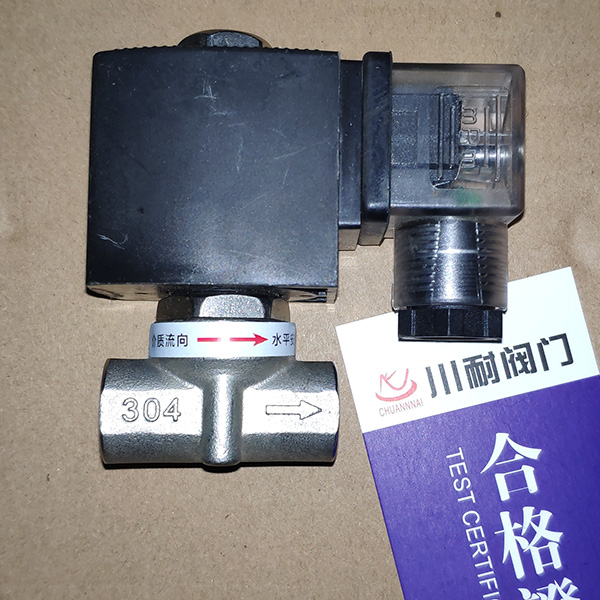

不銹鋼微型電磁閥

四、微型電磁閥在衛星姿態控制領域中應用廣泛：

隨著科學技術的發展，小微衛星的姿態控制尤為重要，與傳統推進系統相比，微推進系統具有控制方式簡單、輕量化、小型化、低功耗等優點。小衛星不僅可以進行姿態控制和軌道控制，還可以進行軌道機動，其中涉及到微電磁閥這一關鍵部件。

上海川耐閥門緊跟前沿科技發展步伐，與國內多家科研機構合作也在大力發展微型電磁閥技術，為推進各系統的微型化打下了良好的基礎。
